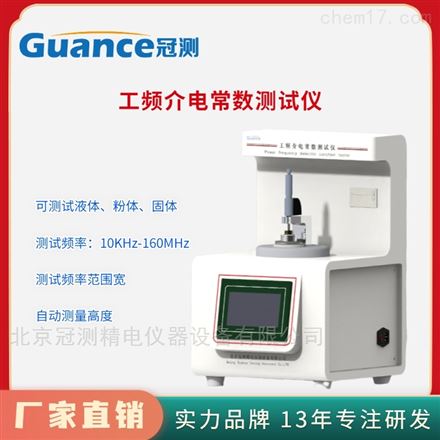

新款GCSTD系列工频介电常数实验仪

新款GCSTD系列工频介电常数实验仪

  • 产品型号:GCSTD-C
  • 更新时间:2020-07-31
  • 产品介绍:新款GCSTD系列工频介电常数实验仪是一种先进的测量介质损耗(tgδ)和电容容量(Cx)的仪器,测量各种绝缘材料、绝缘套管、绝缘液体、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点。
  • 在线留言 010-57223838

产品介绍

一、产品概述

本仪器是一种*的测量介质损耗(tgδ)和电容容量(Cx)的仪器,测量各种绝缘材料、绝缘套管、绝缘液体、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点。

本测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。

二、性能特点

1、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。

2、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。

3、过流保护功能,在试品短路或击穿时仪器不受损坏。

4、内附标准电容和高压电源,便于现场测试,减少现场接线。

5、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。

三、技术指标

技术指标

  1、试验环境温度:10℃~30℃(LCD液晶屏应避免长时间日照)

  2、相对湿度:20%~80%

  3、供电电源:电压:220V±10%

  4、外形尺寸:长*宽*高=470mm*320mm*360mm

  5、重量:16kg

  6、输出功率:1.5KVA

  7、显示分辨率:3位、4位(内部全是6位)

  8、测试方法:正接法、反接法、外接试验电压法

  9、测量范围:内接试验电压:

tgδ:99.9%

Cx :50 pF<Cx(2.5KV)<0.3UF

2.5KV  Cx<0.3uF

0.5KV Cx<1.5uF

外接试验电压:

由外接试验变压器输出功率而定

 10、基本测量误差:介质损耗(tgδ):1%±0.09%

电容容量(Cx):1.5%±1pF

 11、分辨率: tgδ:0.01%

Cx :0.1pF

     12、试样要求:直径为50MM、100MM、38MM













以及电阻随温度的变化。在导电漆被用作一种电极材料以前,宜证实漆中的溶剂不影响试样的电性能。用细毛刷涂刷电极可以使保护电极的边缘相当光滑。但对于圆电极,可先用圆规画出电极的轮廓,然后用刷子来涂满内部,以此获得精细的边缘.在使用喷喷涂电极漆时,当确定材料不受离于轰击、温度应力或真空处理影响时,使用液体电极往往能够得到满意的结果.构成上电极的液体被框住,例如用不锈钢环来框住,每个环的下边缘在不接触液体的一面被削成锐边.图2给出了使用液体电极的装置,所选用液体材料可如镣、钢、锡,这几种材料在室温下为液态,故推荐使用。不推荐使用。说明,1—渕量电极;2试样;3——保护电极;分散在水中或其他合适媒质中的胶体石墨。

导电橡胶可被用作电极材料。它的优点是能方便快捷地置于试样上或者从试样上移除.由于只是在测量时才将电极放到试样上,导电橡胶应足够柔软,以确保其在加上适当的压力,例如2kPa(0.2N/cml)时,能与试样紧密接触。注:测虽电阻率时,金属箱可粘贴在试样表面作为測暈体积电阻的电极,但不适用于测量表面电阻,铝和锡箔被普遍作为金属箔电极。通常用少量的凡士林、硅脂、硅油或其他合适的材料作为粘贴剂,所有类型的粘贴剂都可能影响测量结果,要在一个平稳的压力下粘贴电极,使之足以消除一切褶皱和将多余的粘贴剤赶到金属箱的边缘,再用一块干净的薄纸擦去多余的粘贴剂.用软物(如手指)按压能很好地做到这点.这个技巧仅适用于表面非常平滑的试样.通过操作,粘贴剂薄层可减小到0.0025mm或更薄。









新款GCSTD系列工频介电常数实验仪

新款GCSTD系列工频介电常数实验仪
