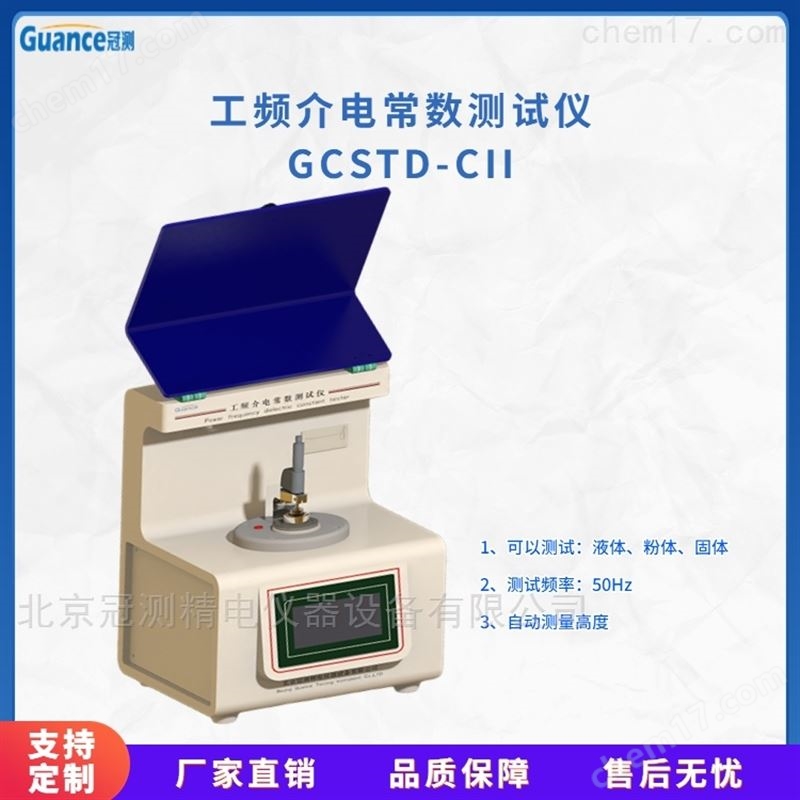

新款GCSTD系列工频介电常数试验仪

新款GCSTD系列工频介电常数试验仪

  • 产品型号:GCSTD-C
  • 更新时间:2020-07-31
  • 产品介绍:新款GCSTD系列工频介电常数试验仪是一种先进的测量介质损耗(tgδ)和电容容量(Cx)的仪器,测量各种绝缘材料、绝缘套管、绝缘液体、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点。
  • 在线留言 010-57223838

产品介绍

一、产品概述

本仪器是一种*的测量介质损耗(tgδ)和电容容量(Cx)的仪器,测量各种绝缘材料、绝缘套管、绝缘液体、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点。

本测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。

二、性能特点

1、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。

2、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。

3、过流保护功能,在试品短路或击穿时仪器不受损坏。

4、内附标准电容和高压电源,便于现场测试,减少现场接线。

5、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。

三、技术指标

技术指标

  1、试验环境温度:10℃~30℃(LCD液晶屏应避免长时间日照)

  2、相对湿度:20%~80%

  3、供电电源:电压:220V±10%

  4、外形尺寸:长*宽*高=470mm*320mm*360mm

  5、重量:16kg

  6、输出功率:1.5KVA

  7、显示分辨率:3位、4位(内部全是6位)

  8、测试方法:正接法、反接法、外接试验电压法

  9、测量范围:内接试验电压:

tgδ:99.9%

Cx :50 pF<Cx(2.5KV)<0.3UF

2.5KV  Cx<0.3uF

0.5KV Cx<1.5uF

外接试验电压:

由外接试验变压器输出功率而定

 10、基本测量误差:介质损耗(tgδ):1%±0.09%

电容容量(Cx):1.5%±1pF

 11、分辨率: tgδ:0.01%

Cx :0.1pF

     12、试样要求:直径为50MM、100MM、38MM















通过尽可能地提高测量线路所有部分的绝缘电阻,来近似地更正上述误差.但这种做法可能导致测量设备复杂且笨重,而又不足以测量高于几百兆欧的绝缘电阻.可通过使用保护技术来实现更为合适的修正。保护是指在所有关键的绝缘部位插入保护导体,可阻拦所有可能引起误差的杂散电流.这些保护导体联接在一起,组成保护系统,并与测量端形成三电极系统.当线路连接恰当时,所有外来寄生电压产生的杂散电流被保护系统分流到测量电路以外,任一测量端到保护系统的绝缘电阻宜与比电阻低得多的线路元件并联,说明,保护端和被保护端所存在的电压(如电解电动势和热电动势)较小时,在电流测量法中,由于电流测量装置与被保护端和保护系统之间的电阻并联可能产生误差.为确保设备的正常运行。

先断开电源和试样的连线进行一次測量,在这些条件下,设备在它的灵敏度范围内指示出无穷大的电阻。如果有一些已知电阻值的标准电阻可以用作参考,试验用的电极材料是一类易于施加到试样上、能与试样表面紧密接触、且不至于因自身电阻或对试样表面的污染而引入很大误差的导电材料.在试验条件下,电极材料宜耐腐蚀。电极应与给定的形状和尺寸合适的衬垫电极一同使用.简单的做法是用两种不同的电极材料或两种不同的使用方法来判断电极材料是否会引入很大误差.下面给出了可使用的典型的电极材料。某些高导电率的工业用银漆,无论是气干的或室温烘干的,是足够疏松的、能透过湿气,从而可在加上电极后对试样进行条件处理。这种特点特别适合研究电阻-湿气效应。
