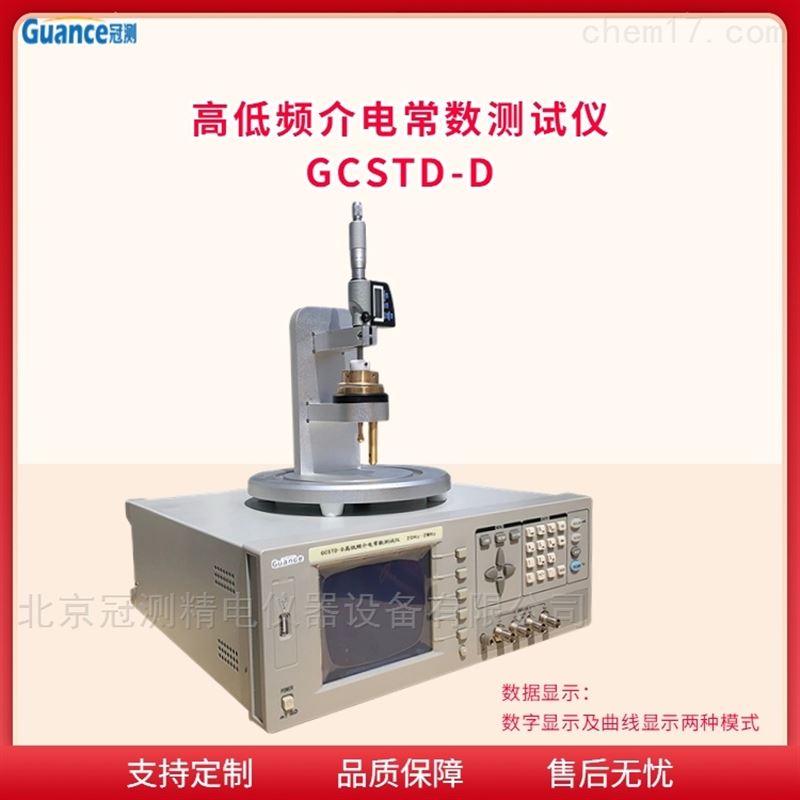

新款GCSTD系列 全自动介质损耗测试仪

新款GCSTD系列 全自动介质损耗测试仪

  • 产品型号:GCSTD-D
  • 更新时间:2020-03-20
  • 产品介绍:新款GCSTD系列 全自动介质损耗测试仪满足标准:
    GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法
    GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法
    ASTM D150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法
  • 在线留言 010-57223838

产品介绍

术语和定义

1相对电容率 relative

permittivityC丁

电容器的电极之间及电极周围的空间全部充以绝缘材料时,其电容 Cx与同样电极构形的真空电

容 C 之 比:

… ””·············。··…(1)

式中:E,—

相对电容率 ;

CX— 充有绝缘材料时电容器的电极电容;

C— 真空中电容器的电极电容。

在标准大气压下,不含二氧化碳的于燥空气的相对电容率 。「等于 1.000.73。因此,用这种电极构

形在空气中的电容 C。来代替 C 测量相对电容率 。r时,也有足够的精确度。

在一个测量系统中,绝缘材料的电容率是在该系统中绝缘材料的相对电容率 。r与真空电气常数 Eo

的乘积

在S1制中,*电容率用法/米(F/m)表示。而且。在 SI单位中,电气常数 。、为

‘。= 8.854 X1012F/mc s61a丫 10 日F厂m’“““‘。。·… … (2 )

在本标准中,用皮法和厘米来计算电容,真空电气常数为:Ep= 0.08854pF/cm

介质损耗角8dielectriclossangle

由绝缘材料作为介质的电容器上所施加的电压与由此而产生的电流之间的相位差的余角。

介质损耗因数,, dielectricdissipationfactortan8损耗角 a的正切 。

〔介质〕损耗指数E,该材料的损耗因数[dielectric]lossindextan8与相对电容率:r的乘积

复相对电容率 complexrelativepermittivityE,由相对电容率和损耗指数结合而得到的:,/一 )E,E,tan8{::·····。···············,,··,···。。。… (5)············。。················… … (6)

式中:E,一 复相对电容率;鲜— 损耗指数;。:、。r一 相对电容率;tan6 一介质损耗因数。

注:有损耗的电容器在任何给定的频率下能用电容C 和电阻R,的串联电路表示,或用电容C,和电阻R,(或电导

G,)的并联电路表示并联等值电路R,((,',)串联 等值 电路-州二二二州卜一tan占=tan6= .C.R.C,.R,G, ””‘7’

式 中C5R}-串联 电容串联 电阻

” 有些*用“损耗角正切”来表示“介质损耗因数”,因为损耗的测量结果是用损耗角的正切来报告的

,气一一︷。’l︸,GB/T 1409-2006CP— 并联电容;R,— 并联电阻。

虽然以并联电路表示一个具有介质损耗的绝缘材料通常是合适的,但在单一频率下 有时也需要以电容C,

和电阻R,的串联电路来表示。串联元件与并联元件之间,成立下列关系:C,l+ tan'&二(9)1 +tabta'ns'8R.C,R,一面mC1,R,

式(9),(10),(I)中 C R C,,R,,tan6同式(7),(8)0

无论串联表示法还是并联表示法,其介质损耗因数 tans是相等的.

假如测量电路依据串联元件来产生结果,且tan'8太大而在式(9)中不能被忽略,则在计算电容率前必须先

计算并联电容

本标准中的计算和侧量是根据电流(田=2兀/)正弦波形作出的

推荐测试设备:GCSTD-D高低频介电常数测试仪



试验方法:

接触法:适用于厚度均匀、上下表面平整、光滑材料

非接触法:适用于上下表面不平整、不光滑材料

电极类型:固定电极-测量电极φ38mm/φ50mm(标配电极1套,标配为38mm)

液体电极-液体容量15ml

粉体电极-根据样品量可配专用电极

试样类型:固体、液体、粉体、膏体/规则物或者不规则物

性能特点

■ 测试频率20Hz~2MHz,10mHz步进
■ 测试电平10mV~5V, 1mV步进
■ 基本准确度0.1%
■ 高达200次/s的测量速度
■ 320×240点阵大型图形LCD显示
■ 五位读数分辨率
■ 可测量22种阻抗参数组合
■ 四种信号源输出阻抗
■ 10点列表扫描测试功能
■ 内部自带直流偏置源
■ 外置偏流源至40A(配置两台TH1776)(选件)
■ 电压或电流的自动电平调整(ALC)功能
■ V、I测试信号电平监视功能
■ 图形扫描分析功能
■ 20组内部仪器设定可供储存/读取
■ 内建比较器,10档分选及计数功能
■ 多种通讯接口方便用户联机使用
■ 2m/4m测试电缆扩展(选件)
■ 中英文可选操作界面
■ 可通过USB HOST 自动升级仪器工作程序

新款GCSTD系列 全自动介质损耗测试仪

新款GCSTD系列 全自动介质损耗测试仪
