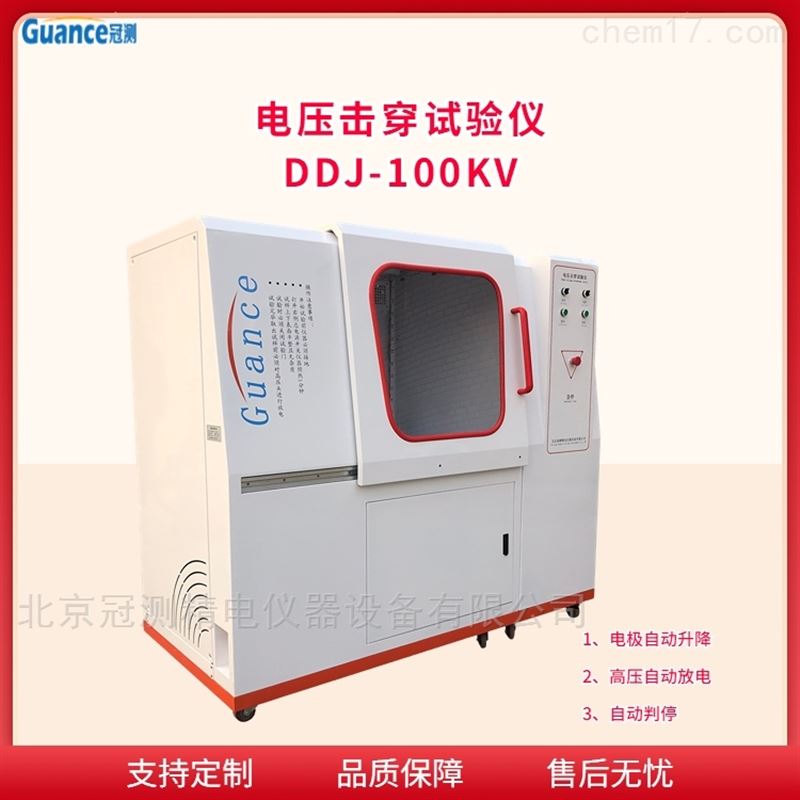

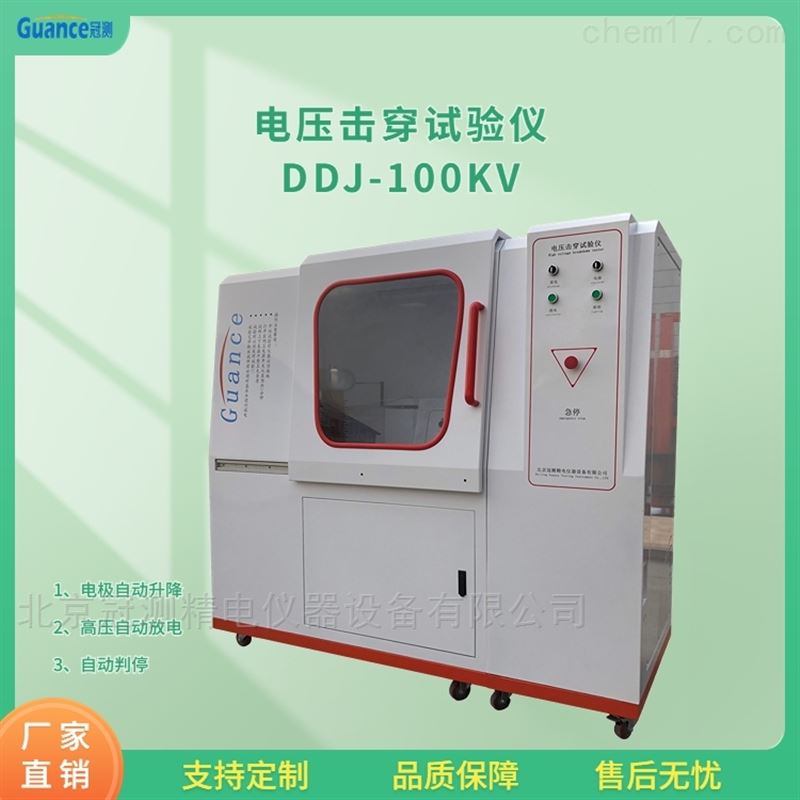

电压击穿试验仪参数

电压击穿试验仪参数

  • 产品型号:DDJ-100KV
  • 更新时间:2021-05-26
  • 产品介绍:电压击穿试验仪参数由电脑控制,是我公司自主研发的全新第三代介电击穿检测仪器,本仪器电子控制系统是通过西门子PLC控制,数据采集方式通过光电隔离,有效解决试验过程中的抗干扰问题,软件操作使用方便,能够实时显示动态曲线,同时升压速率无级可调,可以根据自己的需要进行升压速率调节,调节范围在10V-7000V/S
  • 在线留言 010-57223838

产品介绍

适用范围及功能

主要适用于固体绝缘材料(如:塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件)在工频电压或直流电压下击穿强度和耐电压的测试。

本仪器由电脑控制,是我公司自主研发的全新第三代介电击穿检测仪器,本仪器电子控制系统是通过西门子PLC控制,数据采集方式通过光电隔离,有效解决试验过程中的抗干扰问题,软件操作使用方便,能够实时显示动态曲线,同时升压速率无级可调,可以根据自己的需要进行升压速率调节,调节范围在10V-7000V/S,使升压速率真正做到匀速、准确,并能够准确测出漏电电流的数据。可实时绘制试验曲线,显示试验数据,判断准确,并可保存,分析,打印试验数据。

本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流,同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便,性能稳定,安全可靠。



技术要求:

01、输入电压: 交流 220 V/50Hz

02、输出电压: 交流 0--100 KV ;

           直流 0—100 KV

03、电器容量: 5KVA

04、高压分级: 0--5KV; 0-10KV; 0--20KV;0--50KV ;0—100KV

05、升压速率:10-7000V,在此区间内可以手动设置



06、试验方式:
直流试验:1、匀速升压  2、梯度升压  3、耐压试验
交流试验:1、匀速升压  2、梯度升压  3、耐压试验

07、判停方式两种:1、电压判停  2、电流判停

08、电压电流采集方式:光电隔离采集,有效保证控制系统的安全性和可靠性。

09、试验介质:空气,试验油



与ASMEPTC284.05的主要技术差异是,本标准没有规定粉尘比电阻的测定电压取85%~95%的尘样击穿电压。因为粉尘的电流电压曲线虽然不是欧姆曲线,但是一般粉尘在试验电场强度达到2kV/cm后,比电阻测定值随试验电压升高的变化不大,且尘样在各种试验环境中的击穿电压是不一样的。为了简化测定过程,缩短测定时间

也适用于连接到横梁上的夹具钳口表面,夹具应设计成不影响试样的断裂。钳口可以带有铿形锯齿,锯齿的尺寸应根据经验选择,以适合于试样材料的硬度和韧性以及厚度。紧靠试验部位的锯齿钳口的边缘应有一个倒圆,该倒圆一直到*个锯齿的边缘。对于5型试样(见ISO2004的表2和图1),只能采用嵌入式夹持,需要使用一副不同高度的带切口的钳口。试验选择的一副钳口的高度应大于试样的厚度,但小于其厚度的120%。
