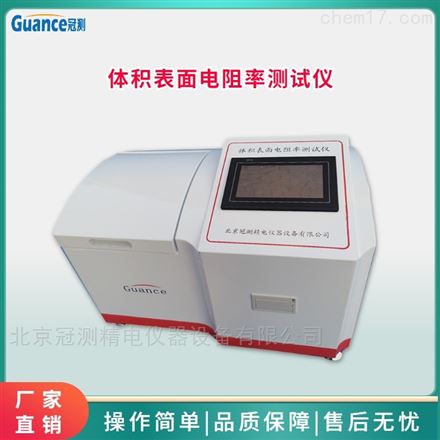

绝缘电阻率试验仪

产品介绍

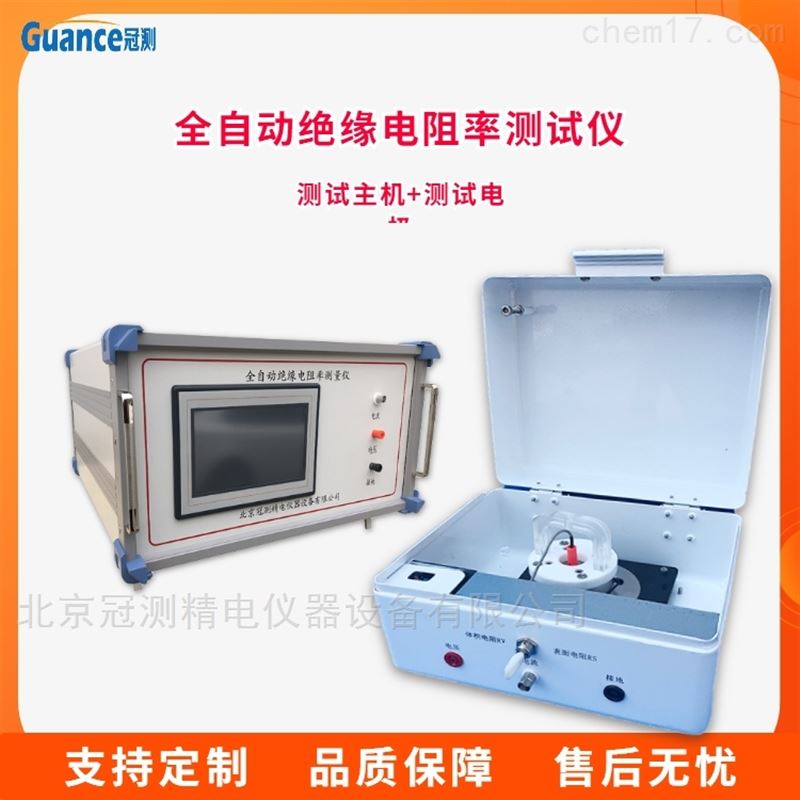

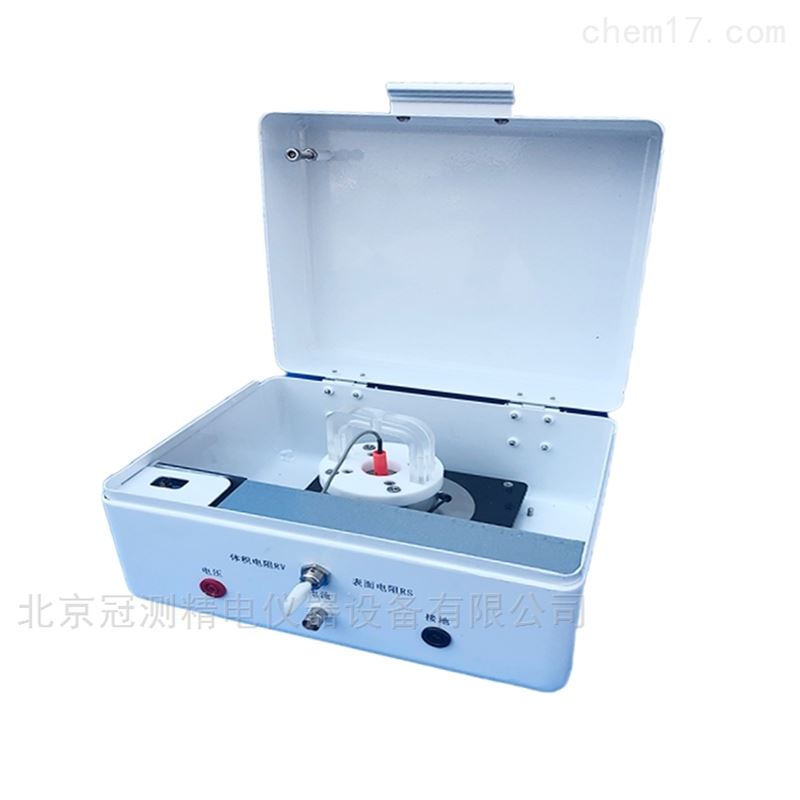

绝缘电阻率试验仪本仪器主要用于测试绝缘材料的绝缘电阻、体积电阻及表面电阻值，本仪器是一台通用试验仪器，只要不超过主机的测试量程，都可以测试，配备不同的电极，适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定

技术指标

1、电阻测量范围： 0.01×10⁴Ω ～1×10¹⁸Ω。

2、电流测量范围为： 2×10^-4A～1×10^-16A

3、显 示 方 式：数字液晶显示

4、内置测试电压： 10V 、50V、100V、250、500、1000V

5、基本准确度：1% (*注)

6、使用环境： 温度：0℃～40℃，相对湿度<80%

7、机内测试电压： 10V/50V/100/250/500/1000V 任意切换

8、供电形式： AC 220V，50HZ，功耗约5W

9、仪器尺寸： 285ｍｍ× 245ｍｍ× 120 mm

10、质量： 约2.5KG

绝缘电阻率试验仪把金属接触装置分别放入鞋内大底部位和后跟位的面积尺寸为25mmX25mm液体电极上，分别测量其电阻。将液体电极放到有齿边的两个面上，每个面均横向伸展到整个带的宽度上。其面覆盖三个相邻齿的顶部表面和它们之间侧面和底部两个凹槽。两个电极间干燥距离为7个凹槽和6个齿。将覆盖3个齿顶部表面的金属平板接触装置放到两个电极上,并施加10〜40kPa压力到这两个表面上。

测量接触装置之间的电阻。把电极放在两个宽度为25mm的面上，该面横向伸展在整个运输带面上。这两个电极在带的干燥表面上相距600±12mm。带要与滑轮相接触，将金属接触装置放到电极上，测量其电阻。对于3m长度以内的环型带，干燥距离可以减少到100±5mm。不切割胶带，利用绝缘夹子轻轻至少带有17个齿（主要齿）的胶带，放到绝缘表面上。在金属板和鞋之间，放置一个充分潮湿的纤维衬垫进行试验。对于防静电鞋类，取较低的读数为小电阻值。对于导电鞋类，取较低的读数为大电阻值。对试验结果有争议时
