半导体材料击穿电压试验仪

产品介绍

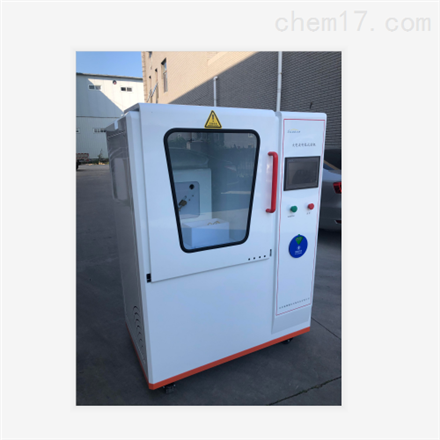

半导体材料击穿电压试验仪

DDJ-100KV

满足标准：GB/T 1408-2006 绝缘材料电气强度试验方法

         GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

         GB/T3333 电缆纸工频电压击穿试验方法

         HG/T 3330绝缘漆漆膜击穿强度测定法

         GB/T 12656 电容器纸工频电压击穿试验方法

         ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法. … … …

一、适用范围及功能

半导体材料击穿电压试验仪，主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

二、系统组成：

控制模组：本仪器由电脑上位机软件控制，是我公司自主研发的全新第三代介电强度检测仪器，本仪器核心控制系统是通过西门子PLC控制，数据采集部分由西门子数字量集成模块完成，和电脑通讯数据采集由光电隔离线完成，有效解决试验过程中的抗干扰问题，电压采集和电流采集由高精度传感器完成。

调压模组：本模组主要应用于调压，可以对升压速率进行调节，有高压归零限位及高压升压限位。主要硬件组成有调压器、电机等部件组成。软件操作使用方便，能够实时显示升压曲线、泄露电流动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，使升压速率真正做到匀速、准确，击穿后自动判停，自动记录测试结果，显示试验数据，判断准确，并可保存，分析，打印试验数据。

高压模组：本模组主要是通过高压发生器，使电压从低压按照设定的升压速率进行升压，核心部件主要由变压器及配套的抗干扰配件组成。

试验模组：本部分主要有配套的试验电极、试验油槽、试验支架组成，可根据用户需要，在高温试验环境中进行。

二、软件功能:

   01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

02、曲线显示：在实验过程中可以动态显示试验曲线

03、数据导出：可以对试验结果导入EXCEL表格

04、实验报告：可以人为设置报告名称，并对实验报告进行打印

05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

08、试样设置：可对不同标准的试样参数灵活设置

09、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

10、试验状态：软件里实时显示当前试验状态，如：试验门是否关闭，升压指示、归零复位指示等

三、技术要求：

01电气容量5KVA

02输出电压AC/DC-100KV

03输入电压AC-220V/50HZ

04升压速率0.1KV/S-5KV/S可手动设置

05升压方式匀速升压/梯度升压/耐压试验

06击穿判停电压判停/电流判停

07试验介质空气中试验/油浴中试验/高温试验高温为选配

08数据采集光电隔离线，抗干扰性强

09电压精度≤1.5%

10泄露电流0-100mA传感器量程

11电压传感器0-100V传感器量程

12电极规格片材电极：φ25mm-2个，φ75mm-1个可根据要求定制电极

13试验放电电动自动放电

14   电极升降手动放置/自动升降自动升降为选配

15试验油槽长宽高-300mm*150mm*200mm槽内有悬空架，方便更换试样

16试验照明内置照明灯

17试验排风内置排风扇

18试验指示主机集成试验多色塔灯，指示试验状态

19试验门气动杆试验门/滑动门滑动门为自动升降电极专用

20安全防护超压保护/过流保护/短路保护/漏电保护

21工作环境室温，湿度≤65%

22主机尺寸长宽高-1500mm*850mm*1700mm

23试验空间尺寸长宽高-750mm*600mm*800mm

24试验门观察窗玻璃门尺寸-长宽550mm*600mm大视窗便于观察

25设备重量约250KG
