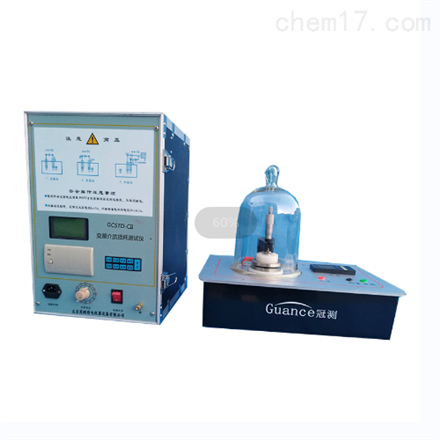

新款GCSTD系列工频介电常数测量仪

新款GCSTD系列工频介电常数测量仪

  • 产品型号:GCSTD-C
  • 更新时间:2020-07-31
  • 产品介绍:新款GCSTD系列工频介电常数测量仪是一种先进的测量介质损耗(tgδ)和电容容量(Cx)的仪器,测量各种绝缘材料、绝缘套管、绝缘液体、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点。
  • 在线留言 010-57223838

产品介绍

一、产品概述

本仪器是一种*的测量介质损耗(tgδ)和电容容量(Cx)的仪器,测量各种绝缘材料、绝缘套管、绝缘液体、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点。

本测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。

二、性能特点

1、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。

2、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。

3、过流保护功能,在试品短路或击穿时仪器不受损坏。

4、内附标准电容和高压电源,便于现场测试,减少现场接线。

5、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。

三、技术指标

技术指标

  1、试验环境温度:10℃~30℃(LCD液晶屏应避免长时间日照)

  2、相对湿度:20%~80%

  3、供电电源:电压:220V±10%

  4、外形尺寸:长*宽*高=470mm*320mm*360mm

  5、重量:16kg

  6、输出功率:1.5KVA

  7、显示分辨率:3位、4位(内部全是6位)

  8、测试方法:正接法、反接法、外接试验电压法

  9、测量范围:内接试验电压:

tgδ:99.9%

Cx :50 pF<Cx(2.5KV)<0.3UF

2.5KV  Cx<0.3uF

0.5KV Cx<1.5uF

外接试验电压:

由外接试验变压器输出功率而定

 10、基本测量误差:介质损耗(tgδ):1%±0.09%

电容容量(Cx):1.5%±1pF

 11、分辨率: tgδ:0.01%

Cx :0.1pF

     12、试样要求:直径为50MM、100MM、38MM





测控系统与落锤材料试验机联机调试后表明:该测控系统与材料试验机能很好地协调工作,测控系统发出的指令能正确、快速控制提升电机控制开关及落锤释放机构;测试数据具有很好的重复性和较好的精度。2.1传动系统,能带动圆盘以给定的速度旋转,精到5%以内,动小于0.01mm。2.2加载系统,能对试样和圆盘施加法向力,精到5%以内。2.3测试系统,能测定和记录摩擦力矩,精到5%以内。2.4试样夹具的结构和尺寸见图1,材质为45钢。夹具应保证试样安装后无轴向窜动和径向跳动。注:试验设备本标准推荐采用M—200型磨损试验机。2.5对磨圆盘的尺寸见图2,材质为45钢(热处理40~50HRC)或铁素体不锈钢。圆盘可以重复使用。

每次试验后需重新磨削,但外径消减量不得大于0.5mm。圆盘材质亦可按需而定。3.1柔性石墨板材试样尺寸见图3。3.2试样表面应平整、光洁,无裂纹、分层和明显杂质等缺陷。每组试样不少于三个。试验中,试样保持静止,对磨圆盘以200r/min转速运行1h,负荷100N。根据需要,允许选择其它负荷。5.1预先将板材试样牢固地贴于夹具上,放置于上轴,摩擦面用角尺校正,并使夹具与圆盘的交线处于试样正中。注:粘结剂推荐采用环氧树脂。5.2圆盘与试样表面应用轻轻擦去油污。5.3调节摩擦力矩范围(0~5N·m),装好摩擦力矩记录纸,开机校好零点。5.4平稳地施加负荷至选定值。5.51h后停机,读取趋向稳定的摩擦力矩值。
