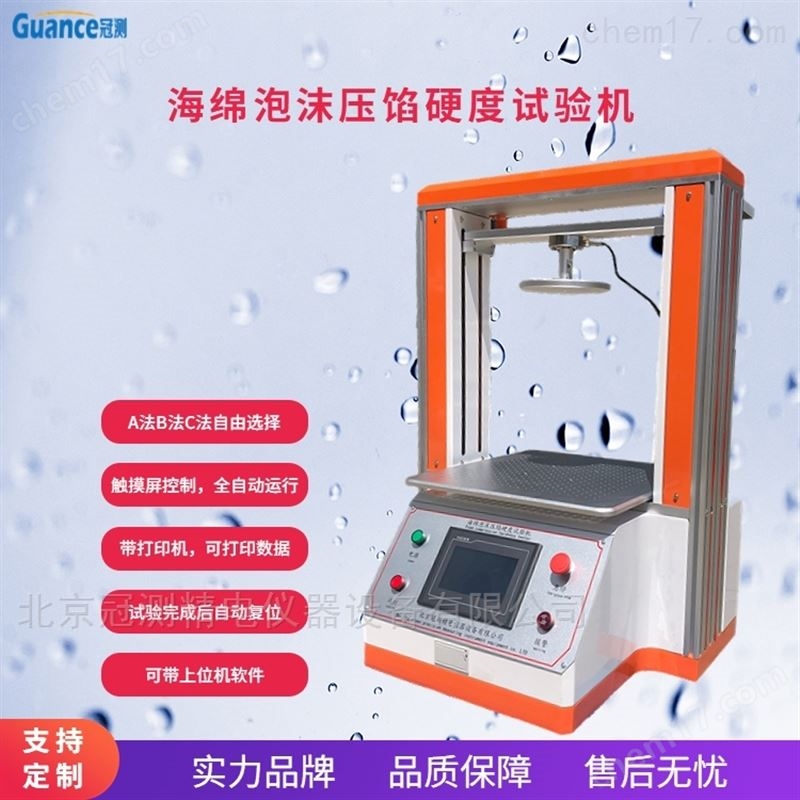

新款PMYX系列海绵压陷硬度检测仪

产品介绍

一、主要适用范围及功能

主要适用于软质泡沫聚和材料如：海绵、泡沫等压陷硬度在*标准要求的A法、B法、C法及其它试验条件下对标准尺寸的海绵、泡沫等试样进行标准的测试，测定海绵、泡沫等材料的凹入硬度指数、凹入硬度特性、凹入硬度检验以及压缩应力的测试。

二、产品概述：

本设备外观美观大方，主要由试验主机和控制系统两大部分组成，仪器采用计算机控制，能够全程自动按照标准要求测试数据，所有的操作在软件里操作，试验方便，操作简单。可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印.

三、软件操作说明：

预凹入度：

对试样施加5N的力测量试样厚度，以100MM/MIN的速率压入试样厚度70%后，以同样的速率卸载

方法A—凹入硬度指数测定：

进行三次预压后，凹入试样厚度40%并保持30S，记录力值

方法B---凹入硬度特性测定：

进行三次预压后，凹入试样厚度25%并保持30S，记录力值

由凹入试样厚度25%增加凹入度到40%并保持30S，记录力值

由凹入试样厚度40%增加凹入度到65%并保持30S，记录力值

凹入度系数计算：

凹入度25%所需力值/凹入度40%所需力值

凹入度65%所需力值/凹入度40%所需力值

方法C---凹入硬度检验测定：

进行三次预凹入度试验后，测量压入试样厚度的40%后的瞬时*值

方法D---自由设定试验方法：

可以根据自己的要求进行试验，此试验方法是依据国外标准进行设置，比如要求做如下试验：需要压缩5次

1、*次以150mm/min 速度压缩至原始厚度的30%，    返回初始状态。

2、停顿5秒后，以90mm/min 速度压缩至原始厚度40%， 返回初始状态。

3、停顿3秒后，以300mm/min 速度压缩至原始厚度75%， 返回初始状态。

4、停顿1秒后，以75mm/min 速度压缩至原始厚度50%， 返回初始状态。

5、停顿2秒后，以50mm/min 速度压缩至原始厚度40%， 返回初始状态。

四、产品特点：

1、 压陷量预先设定,通过计时电路精控制压陷量；

2、 使用方便：采用高精度压力传感器和大规模集成电路；

3、 测试方法：除了*标准规定的测试方法外，还可以自由设定试验方法；

4、 压盘速度：默认速度为100MM/MIN；可以根据需要自由设定运行速度；

5、 传动机构：精密滚珠丝杠，测量无噪音；

6、 厚度测量：能够自动计算显示所测试海绵厚度；

7、 曲线显示：可以同步显示和调取试验时间、压力和压入深度的曲线；

8、 数据调取：把鼠标放在曲线上的任意一点，都可以实时显示时间、压力和压入深度；

9、 数据保存：可以对每次做的实验进行数据保存，同时也可以对设定好的试验方法进行保存；

10、试验进程：实时显示试验进程；
