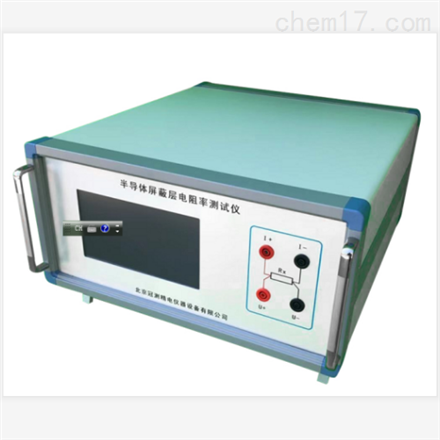

新款GEST系列半导电材料电阻率测试仪

新款GEST系列半导电材料电阻率测试仪

  • 产品型号:GEST-125A
  • 更新时间:2020-06-30
  • 产品介绍:新款GEST系列半导电材料电阻率测试仪用来测试高压电缆半导电内外屏蔽层的电阻率,采用四端子电流—电压降压法原理,能够有效地排除测试中产生的接触电阻和引线电阻的影响,通过专用的测试架能够对不同直径的电缆迅速而准确地测量其屏蔽层的电阻
  • 在线留言 010-57223838

产品介绍

半导电橡塑材料体积电阻率试验仪

产品名称:半导电橡塑材料体积电阻率试验仪

产品型号:GEST-125

满足标准:

GB_T3048.3-2007电线电缆电性能试验方法_第03部分:半导电橡塑材料体积电阻率试验

GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法

GB/T 15662-1995 导电、防静电塑料体积电阻率测试方法

GB/T2439-2001硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定

产品概述:

半导电橡塑电阻测试仪主要用于测 量电缆用橡胶和塑料半导电材料中间试样电阻率以及各种导电橡塑产品电阻,也可使用四端子测试夹,对金属导体材料及产品的低、中值电阻进行测量。

仪器由主机、测试架两大部分组成。主机包括高灵敏的直流数字电压表和高稳定的直流恒流源,测量结果采用LED数字直接显示,分为3个窗口:电压显示窗口,材料厚度显示窗口(用户根据实测输入),电阻率显示窗口。

    仪器具有测量精度高、稳定性好、结构紧凑、使用方便等特点,完全符合国际和*标准的要求。

仪器适用于电缆厂、导电橡塑材料厂、计算机厂、电子表厂、高等院校、科学研究等部门,对于导电橡塑材料及产品的电阻性能测试、工艺检测,是必需的测试设备。

 仪器主要技术指标:

一、 测量范围:

测量半导电电阻率时: 电阻率10-4--105Ω-cm;分辩率10-6Ω-cm

                      测量其他(电线电缆)电阻时: 电阻10-4--2X105Ω,分辨率1uΩ

二、 数字电压表:

1.  量程 2 mV、20 mV、200 mV、2V

2.  测量误差  2mA档±(0.5%读数+8字);20mV—2V挡±(0.5%读数+2字)

3.  显示4 1/2 位数字显示0—19999具有极性和过载自动显示,小数点、单位自动显示。

三、 恒流源:

1.  电流输出:10μA、100μA、1mA、10mA、100mA.

2.    电流误差:±(0.5%读数+2字)

四、 测量电极:

1、电极材质:测试电极-黄铜,支架-不锈钢

2、电极与试样接触宽度:5mm

3、电极与试样接触压力:0.6N

五、试样要求:

1、试样宽度:(10±0.2)mm; 长度:(70-150)mm;推荐厚度:(3-4)mm,试样任何一点的厚度余平均值的差不得大于5%。

2、试样数量:3个

六、电源要求:

1、220±10%   50HZ或60HZ 功率消耗<50W



半导电橡塑材料电阻测试架

本测试架有以下特点:

1、  技术性能完全符合国标GB3048.3要求,具有标准尺寸的电流电极、电压电极,及加压系统,样品盒绝缘强度大于1012Ω。

2、   技术*工作可靠,工作温度范围大采用高强度高绝缘耐温材料制成放入烘箱,可以从0~180°C连续长期工作,为研究高分子材料在90~120°C乃至180°C高温条件的电阻率变化,提供了有力保障。

3、 操作简单,使用方便,寿命长。





就能与装有瓦格纳接地线路的电桥一起使用。这种电桥的原理比西林电桥简单。当电桥平衡时,复电抗厶和Zm之间的比值等于电压矢量LA和耳间的比值。如果电压矢量的比值是已知的,便可从已知的Zm推导出Z"在理想电桥中比例UJU2是一个系数K,这样Zk=KZm,实际上Zm的幅角直接给出汲,变压器电桥比西林电桥有很大的优点,它允许将屏蔽和保护电极直接接地且不需要附加的辅助桥臂。这种电桥可在从工频到数十MHz的频率范围内使用,比西林电桥使用的频率范围宽,由于频率范围的不同,通常是一个高压电桥(更精密,电压顷是高压,以是中压),这种电桥的技术与变压器的技术有关。1)电源电压直接加到一个绕组上,另一个绕组则起变压器次级绕组的作用。

2)将电源加到初级绕组上(见图A.3),而电桥的两个绕组是由两个分开的次级线路组成或是由一个带有中间能使获得电压,与所有的测量变压器一样,电桥存在误差(矢量比U}/U2与其理论值之间的差儿这种误差随负载而变化,尤其是Ui和以之间的相位差,它会直接影响ta海的测量值。因此,必须对电桥进行校正,这可以用一个无损耗电容Cn(与在西林电桥中使用的相似)代替Zx进行.如果d与a的值相同,这实际上是替代法,测试前应校正。但由于&很少是可调的,因此负载的变化对公不再有效。电桥在恒定负载下工作是可能的,如图A.4所示:当测量嵐时,用一个转换开关把6接地,反之亦然。这时对于高压绕组来说两个负载的总和是恒定的。(严格地说。

低压边也应该用一个相似的装置,但由于连在低压边的负载很小,尽管采用这样处理很容易,但意义小。另外,若用并联在电压上的一个纯电容*校正时,1)如果以和,是同相的(理想情况),则用一个纯电容Cm组成。2)如果U2超前Un则用一个电容Cm和一个电阻Rm组成。3)如果以滞后于Un则电阻Rm应变成负的。这就是说,为了重新建立平衡必须在U]一边并人一个电阻形成电流分量,其实并不存在适用于高压的可调高电阻,因此通常阻性电流分量是用一个辅助绕组来获得的,这个辅助绕组提供一个与U]同相的低电压图A.5)。注:不可在d上串接一个电阻。因为如果将电阻接在电容器后面会破坏Cn测量极和保护极间的等电位;如果将电阻接到前面的高压导线上
