产品详细页NLD绝缘子伞套耐漏电起痕试验箱装置
- 产品型号:NLD-AII
- 更新时间:2024-07-14
- 产品介绍:NLD绝缘子伞套耐漏电起痕试验箱装置设备组成:高压发生器:主要由调压器和变压器组成,主要作用是升压和降压雾化试验箱:主要由雾化室和超声波雾化器组成,在雾化室内,由超声波雾化器产生规定流量的雾化颗粒后,附着在绝缘子表面,形成露珠后,对绝缘子进行腐蚀。控制系统:控制整个试验系统的开始、暂停和结束。
- 在线留言 010-57223836/57223838
产品介绍

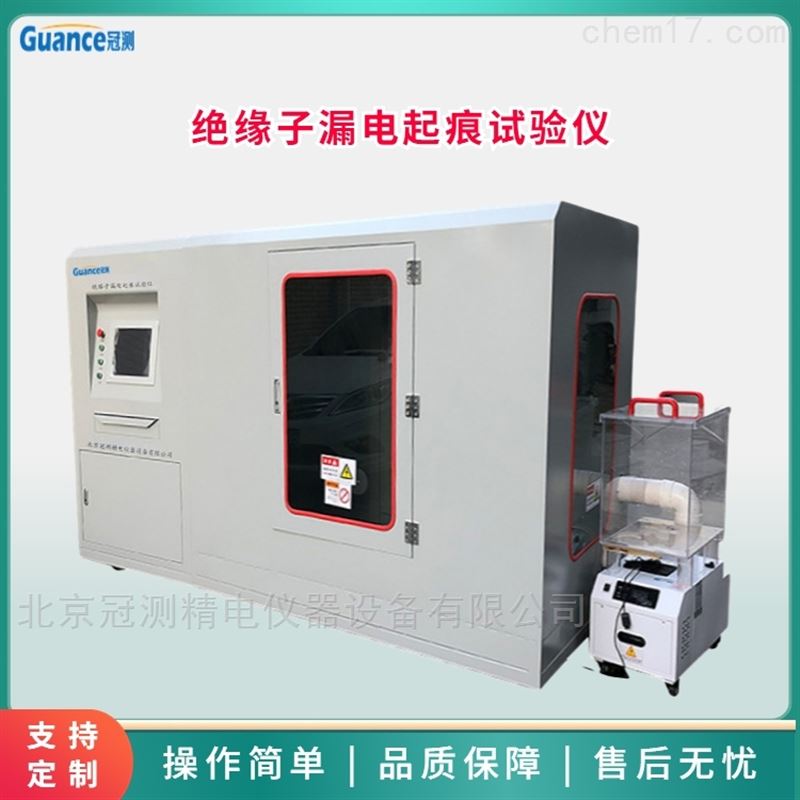

NLD绝缘子伞套耐漏电起痕试验箱装置
设备型号:NLD-AII
满足标准:
GB/T 20142-2006 标称电压高于1000V的交流架空线路用线路柱式复合绝缘子---定义 、试验方法及接受准则
GBT 22079-2008 标称电压高于1000V使用的户内和户外聚合物绝缘子 一般定义、试验方法和接受准则
试验原理:
在一个封闭的盐雾室内,水平和垂直各放置一个绝缘子,对绝缘子施加工频高压,长期运行1000小时,判断工频高压及盐雾室对绝缘子的蚀损程度,及绝缘子的耐漏电概况,从而判断绝缘子是否合格。
NLD绝缘子伞套耐漏电起痕试验箱装置设备组成:
高压发生器:主要由调压器和变压器组成,主要作用是升压和降压
雾化试验箱:主要由雾化室和超声波雾化器组成,在雾化室内,由超声波雾化器产生规定流量的雾化颗粒后,附着在绝缘子表面,形成露珠后,对绝缘子进行腐蚀。
控制系统:控制整个试验系统的开始、暂停和结束。
软件功能:
1、★曲线显示:实时显示试验电压和电流曲线
2、★负载电流:实时显示负载电流,过载保护
3、上下限位:上下限位状态指示灯
4、★试验暂停:时间期间可以中断试验过程后,继续开始试验,累积记录试验总时长
5、参数校准:可以对电压和电流参数进行校准
6、历史数据:可以查询历史数据
7、电子报告:可以保存电子报告
8、数据导出:可以通过U盘接口导出数据
技术参数:
1、输入电压:AC-220V
★2、输出电压:AC0~50KV,DC -50~0 KV可以调
3、电器容量:50KVA
4、电压试验精度:<2%
5、高压侧输出电流: ≥1A
6、高压侧输出电流:>250MA时,最大电压降<5%
7、电流测量精度:<1%
★8、门限位开关:打开门后,电压断电并自动归零
9、过流保护:可设定
10、试品离雾室顶的间距:>400mm,
11、试品离墙的间距:>400mm
14、试品数量:水平1只,垂直1只
15、试验时间:1000小时
★16、喷雾方式:超声波雾化器
17、试样处的喷雾速度:3M/S
18、喷雾量为:(0.4±0.1)L/m3.H
★19、雾室容积:4m3(长宽高=2000mm*1200mm*1700mm)
20、喷雾液体: NaC1和去离子水配制好的盐水
★23、雾化颗粒:5μm-10μm
24、控制系统:嵌入式工业计算机
★25、主机尺寸:长宽高=3400*1300*1800(MM)
26、设备重量:300kG
