你的位置:首页 > 产品展示 > 电性能检测仪器 > 耐电弧试验机 >耐电弧试验机

产品详细页

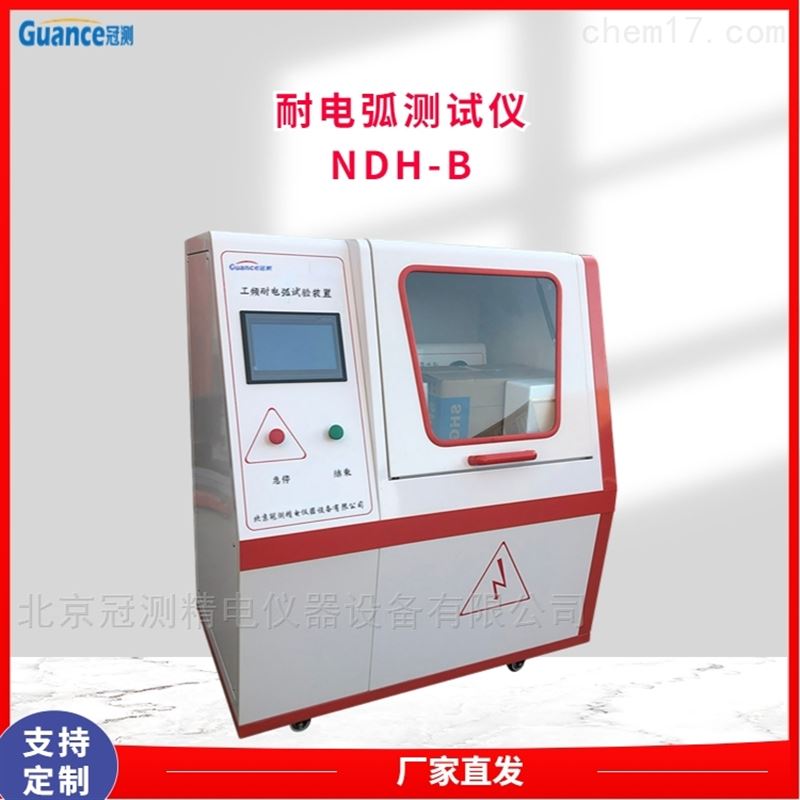

耐电弧试验机

耐电弧试验机

  • 产品型号:NDH-A
  • 更新时间:2018-03-22
  • 产品介绍:1 耐电弧试验机为左右一体结构,右边为操作系统,左边为试验箱。
    2 采用智能控制技术,通过选择程序(IEC或ASTM)可自动进行试验,并在工业触摸屏显示试验过程和结果。
    3 控制系统采用西门子的PLC和触摸屏通信进行控制。
    4 安全性能良好,抗干扰能力强,测试精度高。
  • 在线留言 010-57223838

产品介绍

NDH-A

耐电弧试验机-10寸触摸屏

(可通气体试验)













北京冠测精电仪器设备有限公司


























































使用本设备前请仔细阅读说明书,如不按照说明书规定方法操作后果自负







一 概述

耐电弧试验机是根据GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》(等同IEC  61621-1997)及ASTM D495等标准的要求设计制造的,并符合IEC 149UL 746A等试验方法。本仪器由绝缘标准制定单位全国绝缘材料标准化技术委员会监制。

主要用于电机、电器及家电等行业的电工用塑料、树脂胶、绝缘漆、以及层压板、覆铜箔板等绝缘材料的耐电弧性能及其分级评定。

二 功能特点

1 本机为左右一体结构,右边为操作系统,左边为试验箱。

2 本产品采用智能控制技术,通过选择程序(IEC或ASTM)可自动进行试验,并在工业触摸屏显示试验过程和结果。

3 控制系统采用西门子的PLC和触摸屏通信进行控制。

4 安全性能良好,抗干扰能力强,测试精度高。

5 自动化程度高,按照设定的试验要求,自动升压到设定的电压后,自动完成试验并自动归零。

6 在试验过程中,有高压灯塔实时闪动警示

7 具有电流表和软件双重显示,保证测试电流的准确性

8 在试验过程中可通惰性气体,便于在做特殊要求试验时,不被氧化

9 电压和电流具有自动校验功能,方便计量和校准

三 主要技术参数

1 电弧通断时间误差:小于 ±1ms

2 调压器容量:1kVA   变压器:1KVA,0-20KV

3 额定试验电压:12.5kV

4 试验电压精度:3%

5 电流控制精度:±3%  电流测量精度:1.5%

6 电极对试样压力:(0.5±0.05)N

7 电极材料:钨棒

8 电极距离:(6.35±0.1)mm(IEC)

               (6.0±0.1)mm(ASTM)

9 使用环境温度:(23±2)℃

10 使用环境湿度:(50±5)%

11.输入电压交流220V,输出交流电压0-17.5KV

12.实验电流:10mA—20mA—30mA—40mA

13 电源:220V/ 50Hz  3KW

四 标准配置

序号

名称

数量

备注

01

耐电弧测试仪

一台



02

电极系统

一套



03

电极支座

一套



04

电源电缆

一套



05

接地放电棒

一支



06

电流毫安表

一台



07

试样架

一支



08

电极距离标准块

2



09

角度标准块

2



10

陶瓷片

2



11

使用说明书

1



12

合格证

1



五、工作原理

是在相距(6.0±0.1)mm(6.35±0.1)mm的两电极上,按试验方法规定的规律(见试验程序表),由间歇到连续地施加12.5kV工作电压和(1040)mA的电弧电流,直至试样失效。记下从试验开始到试样失效的总时间(s),即为该试样的耐电弧。试验电压的产生是由220V交流电压经调压器T5,再由高压试验变压器T4而产生。试验电压12.5kV由调压器T5调节获得。试验电流的大小和通断时间,PLC控制接在调压器T5和高压试验变压器T4之间的四路固态继电器及中间继电器开关和串联电阻而获得。

六、结构组成

本仪器分左右结构。左侧上部为小试验箱,内置试验电极系统、高压输出插孔、试验电流表等;用钢化玻璃门封闭,便于观察并确保安全。低压接线柱装有高压回路的保护电阻等,左侧下部为高压试验变压器和调压器。

仪器右侧为电气箱,内部有控制系统的PLC和触摸屏以及各种控制电路。

七、实验前准备

 1.标准试样至少5块,试样上下表面平整光滑无毛刺飞边。

 2.试样厚度在3mm+0.4mm

 3.工业酒精若干

 4.纸巾若干

 5.去离子水

八、操作步骤

 试验程序如下:

程序段

电弧电流

mA

电弧通断时间s

各程序段持续时间s

试验总时间s





IEC 61621

ASTM D495





1

10

1/8s 7/8s

1/4s 7/4s

60

60

2

10

1/4s 3/4s

1/4s 3/4s

60

120

3

10

1/4s 1/4s

1/4s 1/4s

60

180

4

10

连续通

60

240

5

20

连续通

60

300

6

30

连续通

60

360

7

40

连续通

60

420

实验总时间



1.进入操作首页



















输入密码:当前日期,输入后点击右侧钥匙符号进入

例如:1、此图上显示20161024日则密码为1024

      2、当图上显示2016924则密码为924

2.进入操作主页




























进入主页后点击参数设置进入参数参数设置

3.进入参数设置界面






































入密码:1234  后可进行参数设置











电压校准(该电压校准为出厂前校准或长时间不使用校准)







  1. 填写zui高电压H(必须大于测试所需要的电压,zui大为17.5KV)例如15KV,L为zui低电压0.9KV(设备内部参数),过电流报警设置为12A。(该电流为调压器和变压器之间的电流的三倍,起保护作用,避免非正常情况下电流突然增大对设备的损坏)
  2. 选择校准模式并将红色高压端的连接线拔出,使高压端处于断开状态。
  3. 将升压速度填写为0.4KV/S
  4. 点击校准开始,此时电压逐渐升压,可以在实时电压观看实时电压。当电压在设置的15KV±150V稳定3秒后电压逐渐回零。

可选择步骤,该步骤设备出厂前已经检验过可以不用校准

电流校准

  1. 将放好试样的电极串联在实验回路中(可将指针电流串联在会中,电流以触摸屏上的显示电流为准,指针电流表起辅助作用),设置测试电压(测试电压为实验时所需的电压)当调压器低限位指示灯亮后。
  2. 选择校准开始,此时电压逐渐升高,当升到设定电压后升压到位指示灯会闪烁此时证明电压已经升到设定电压
  3. 点击10mA校准,观看高压侧实时电流;电压处于10mA±0.3mA,如果不是可调节滑动变阻器R1,滑动变阻器向上调节为减小电流,向下为增大电流。
  4. 一次点击20mA、30mA、40mA。如果不准按照10mA调节方法调节对应滑动电阻电阻(20mA对应R2滑动电阻、30mA对应R3滑动电阻、40mA对应R4滑动电阻)

注意:

  1. 调压器高限位和调压器低限位。是校准电流或电压*次校准完毕再进行第二次校准时必须调压器低限位灯亮后才能操作,否则无法操作
  2. 当设置的过电流报警设置电流太小,设备会自动断开电路电源且黄色报警灯会闪烁。只需交过电流报警设置电流增大,按下主界面的报警复位可恢复操作



电压和电流校准完毕范围实验主界面





















  1. 将试样放在两电极中间,罩上防护罩并连接好电极线。(实验空间内的指针电流表为选配可根据自己的实际情况来定是否要将该电流表串联在实验回路中)
  2. 选择开始程序的编号和执行的实验标准
  3. 点击实验开始
  4. 当试样表面形成导电通道或试样燃烧则认为试样失效,按下实验结束,此时实验总时间为该次实验的总时间
  5. 将试样取出,并用准备好的材料清洁电极。

九、其他功能介绍

1.设备右上角的塔灯,

绿色:为电源指示灯,此灯亮为设备内部有电。

黄色:故障灯,此灯亮则为设备出现运行异常或故障,检查设备并排除问题。问题排除后可点击报警复位。

红色:高压指示灯,此灯亮为设备实验空间有高压。

2.面板开关

    实验结束;当试样失效按下次按钮则实验结束

    急停:当设备运行出现紧急情况按下次按钮

3.设备后方左下角接线口

    进气口:向电极内部通气体的入口

    出气口:电极内部气体的出口

    接地:此接地必须和大地相连接,将高压部分导出的电流导入大地。不能和设备单项电源插板的接地相连否则会将用电器的烧坏。

    电源:设备供电电源接口,该设备功率3KW,220V;插头为16A插头需要配备大的插板和单项空调插板*。

 4.试验箱内的指针电流表

     指针电流表:该电流表的两侧有输入和输出口为将该电流表串入电路的接口,红色为输入黑色为输出

5.电极

    做实验前需要在试样底部垫上一块玻璃片防止试样烧坏后对电极底板有损害

    配备的陶瓷片是校准电流用的,电流校准不得用其他材料代替。

6.门限位

   实验,门的右下侧为限位开关,该开关是检测门是否关闭,原理为金属感应开关。不关闭实验门是无法做实验。

十 注意事项

1本仪器必须在可靠地接好地线后,方可通电运行,以确保安全。

2实验门开关不能以其他方式短路,以保证只有在关好玻璃门后方可接通高压。

3每次更换试验点或试样时,均应将调压器退到零位,观察调压器低限位指示灯是否亮。

4试验结束后,需要清洁电极,否则会降低电极的使用寿命。

5当试验进行到420秒时,无论试样有无破坏,设备会自动停止。
