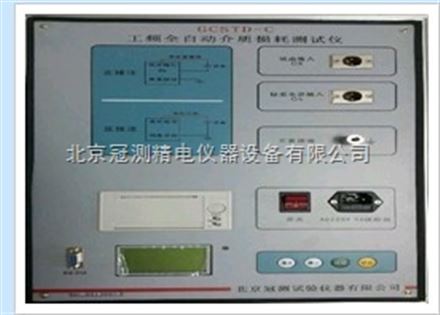

西林电桥介质损耗测定装置

西林电桥介质损耗测定装置

  • 产品型号:GCSTD-C
  • 更新时间:2017-04-25
  • 产品介绍:仪器制造符合标准:GB/T5594.4-1985。
    本仪器能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。
  • 在线留言 010-57223838

产品介绍

西林电桥介质损耗测定装置

西林电桥介质损耗测定装置用于在交流电压下测量绝缘材料或电器设备的电容值和介质损耗因数值。西林电桥的基本回路如图所示,其中Z1(被试品)和C0(无损耗标准电容)是高压臂;R3(可调无感电阻)、R4(无感电阻)和C4(可调电容)是低压臂。高压臂是一些互相独立的部件,它们所能承受的电压决定了电桥的工作电压。低压臂组装在一起,调节R3及C4值可使电桥平衡。电桥平衡时,由可分别求得待测电容量C及介质损耗因数tgδ,其中ω为电源角频率。电桥在高电压下工作时,介质损耗测试仪要正确选择低压臂的参数,使正常情况下低压臂上的压降不超过几伏。低压臂要并联一放电管,以防止高压臂击穿或闪络而在B或C点出现高电位。当被试品电容量较大时,流过R3的电流将很大,R3旁要并联分流电阻。当被试品的一端无法对地绝缘时,可采用反接线。要注意此时桥体(低压臂)处于高电位,应在绝缘台上的屏蔽笼内等电位操作或用绝缘件操作。为减小电磁干扰的影响,可改变电源电压的相位;也可将指零仪正、反接各测一次,再按有关公式求出准确的C和tgδ。

技术指标:

A. 、测量范围:

电容值:4 60000 pF

 介损值:0 100%

B. zui大误差:

电容精度:±(1.0%×读数±1 pF

介损精度:±(1.0%×读数±0.04%

C. 分辨率:

电容分辨率:zui小可分辨0.001 pF

介损分辨率:zui小可分辨0.001%

D. 高压输出:0.5 10 kV    45Hz55Hz,电流输出 200mA

E. 低压输出:输出电压3 50V  输出电流3 30A

F. 供电电源:AC 220V ±10%50Hz或发电机供电

G. 工作环境:环境温度:0 40℃;

环境湿度:≤ 90%RH,不结露

H. 外形尺寸:465×350×360mm2

J.     量:27.6 kg

性能特点:

1、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。

2、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。

3、过流保护功能,在试品短路或击穿时仪器不受损坏。

4、内附标准电容和高压电源,便于现场测试,减少现场接线。

5、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。

使用注意事项:

1.圆片形试样的尺寸(Φ=38mm+1mm,d=2mm+0.5mm)要符合公差要求,两面烧渗银层、浸锡及焊接引出线要符合技术条件。

2.电压或频率的剧烈波动常使电桥不能达到良好的平衡,所以测定时,电压和频率要求稳定,电压变动不得大于1%,频率变动不得大于0.5%。

3.电极与试样的接触情况,对tanδ的测试结果有很大影响,因此烧渗银层电极要求接触良好、均匀,而厚度合适。

4.试样吸湿后,测得的tanδ值增大,影响测量精度,应严格避免试样吸潮。

5.在测量过程中,注意随时检查电桥本体屏蔽的情况,当电桥真正达到平衡,“本体-屏蔽”开关置于任何一边时,检查计光带均应zui小,而无大变化。

仪器制造符合标准:GB/T5594.4-1985。

本仪器能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。

亲:
1.可免费为客户检测试样;
2.可以根据不同客户的需求进行订做产品。
3.售前,我们专门派技术人员为您设计zui佳的流程和方案;
4.信后,将免费指派技术人员为您调试安装;
5.保修一年,产品终身维护;
6.常年供应设备的易损件及耗品,以确保产品长期使用。
